1.1 概述：
本公司依據《試驗變壓器國家標準》、行業標準《JB/T9641-1999》自行研制生產的輕型交流、交直流兩用油浸式和充氣式（SF6）系列變壓器，具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度及泄漏試驗，是高壓試驗中必不可少的重要設備。

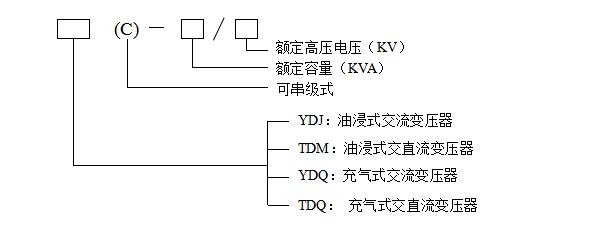

1.2 型號含義：
1.3 產品結構：

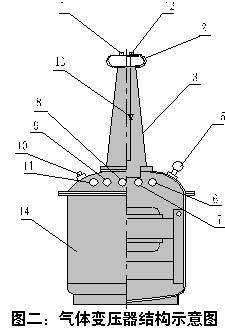

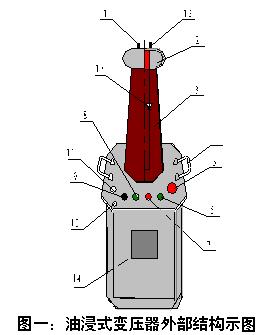

本系列輕型高壓試驗變壓器采用單框式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外。這種同軸布置有效地減少了漏磁，因而增大了繞組間的耦合。圖1所示的油浸式試驗變壓器外殼制成與器芯配合較佳的八角形結構，整體外觀顯得美觀大方。圖2所示的充氣式試驗變壓器的外殼采用圓柱罐式容器結構，能承受0.8Mpa壓強。
1-短路桿D 2-均壓球 3-變壓器套管
4-變壓器提手 5-油閥 6、7—輸入端子a、x
8、9—測量端子E、F 10—變壓器外殼接地端 11—高壓尾X
12—高壓輸出A 13—高壓硅堆（交流變壓器無） 14、外殼
15、閥門及壓力表（油浸式試驗變壓器無）
1.4 工作原理：
本系列輕型高壓試驗變壓器為單相變壓器，經操作箱（臺）內調壓器（100KVA以上調壓器外附）輸出可調的0-200V或0-400V電壓至試驗變壓器的初級繞組，根據電磁感應原理，在次級繞組可獲得可調的高電壓。單臺交直流試驗變壓器工作接線原理見附圖一；高壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流。當短路桿將高壓硅堆短接時，輸出的高壓為工頻交流。擰出短路桿時輸出的高壓為直流。
可兩臺或三臺試驗變壓器串級獲得更高電壓。試驗變壓器串級使用接線原理見附圖二。串級高壓試驗變壓器有很大的優越性，因?yàn)檎麄€(gè)裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器體積小、重量輕，便于運輸和安裝。它既可串接成高出幾倍單臺試驗變壓器的額定電壓輸出而組合使用，又可分開成幾套單臺試驗變壓器單獨使用。附圖二中，在第一級和第二級的每個單臺試驗變壓器中都有一勵磁繞組A1、C1和A2、C2。低壓電源加在試驗變壓器I的初級繞組a1x1上，單臺試驗變壓器I、II、III的輸出電壓分別是V1、V2、V3、。勵磁繞組A1、C1給第二級試驗變壓器的初級繞組供電；第二級試驗變壓器II的勵磁繞組A2、C2給第三級試驗變壓器III的初級繞組供電。第二級試驗變壓器II和第三級試驗變壓器III的箱體對地分別在V1和V1+V2的高電位上，箱體對地是絕緣的，試驗變壓器I的箱體接地。所以第一級、第二級、第三級試驗變壓器對地電壓分別為V1、V1+V2、V1+V2+V3，其額定容量則分別為3P、2P、1P。
附表：試驗變壓器主要技術參數（100/150以下）
容量 | 高壓電壓 （KV） | 高壓電流 （mA） | 低壓輸入 | 變比 | 參考重量 油浸式 | 參考重量 充氣式 | |||
（KVA） | AC | DC | AC | DC | 電壓 （V） | 電流（A） | 高/儀 | （kg） | （kg） |
2 | 50 | 70 | 40 | 10 | 200 | 10 | 500 | 30 | 30 |
3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 40 | 40 |
5 | 50 | 70 | 100 | 25 | 200 | 25 | 500 | 50 | 50 |
10 | 50 | 70 | 200 | 50 | 200 | 50 | 500 | 65 | 65 |
20 | 50 | 70 | 400 | 100 | 400 | 50 | 500 | 100 | 90 |
30 | 50 | 70 | 600 | 150 | 400 | 75 | 500 | 130 | 120 |
50 | 50 | 70 | 1000 | 200 | 400 | 125 | 500 | 200 | 160 |
10 | 100 | 140 | 100 | 25 | 200 | 50 | 1000 | 120 | 98 |
20 | 100 | 140 | 200 | 50 | 400 | 50 | 1000 | 160 | 130 |
30 | 100 | 140 | 300 | 85 | 400 | 75 | 1000 | 200 | 160 |
50 | 100 | 140 | 500 | 140 | 400 | 125 | 1000 | 250 | 200 |
20 | 150 | 210 | 133 | 35 | 400 | 50 | 1500 | 260 | 180 |
30 | 150 | 210 | 200 | 55 | 400 | 75 | 1500 | 300 | 210 |
50 | 150 | 210 | 333 | 95 | 400 | 125 | 1500 | 350 | 300 |
100 | 150 | 210 | 667 | 190 | 400 | 250 | 1500 | 430 | 420 |
